机械式疲劳耐久试验机

一、产品型号：TPJ-5,2,1

二、产品名称：机械式疲劳耐久试验机

三、参考图片：

四、产品介绍

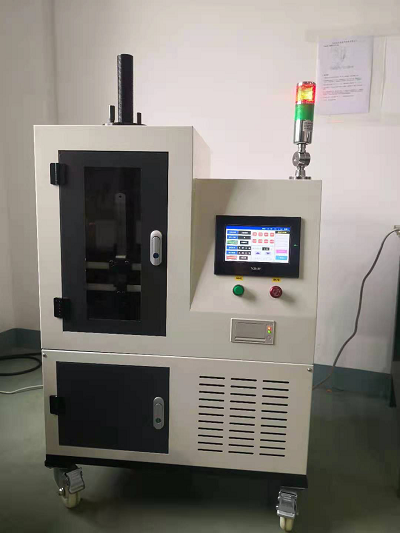

   TPJ-机械式弹簧疲劳试验机主要用于对各种螺旋弹簧及各种汽车、摩托车、等机动车所使用的筒式减振器进行疲劳寿命试验。也可制作特种夹具，以适应特殊试样的疲劳试验。试验机为全封闭结构，外形美观、使用an全。产品实物图见图（触摸屏控制），

五、主要技术指标

1.阻力测试范围: 5000N,2000N（可根据弹簧负荷增弹簧的试验个数）

2.试件试验行程： 100mm可调（可根据要求定做）

3.试件试验频率： 0.5～5Hz

4.试件运动方向： 铅垂方向

5.试验空间(长*宽*高mm）： 200*100*220 （也可根据特殊试样设计夹具）

6.电源（三相四线制）： 380VAC  50Hz

7.电机功率： 1.5kW

8.试验机尺寸（长*宽*高mm)： 700*510*1100

六、功能特点

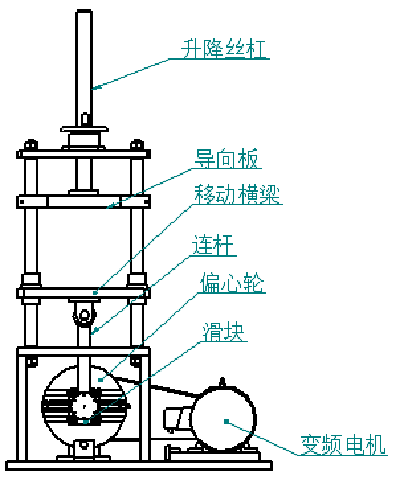

主机主要由机架、机械式加载机构、传动机构、夹具四部分组成。机架由立柱、工作台、激振台、上横梁、丝杠升降机构、底座等部分组成，立柱、工作台、激振台、上横梁、丝杠升降机构安装在一起，并稳定的安装在底座上；被测弹簧通过限位槽安装在激振台和丝杠之间，通过调节丝杠的升降来满足不同尺寸规格的试件的要求，通过更换夹具，满足不同安装方式的试件的要求。

加载机构为机械式结构，主要由曲柄连杆机构组成，将电机的旋转运动转化为铅垂方向的直线往复运动；通过调整滑块的偏心量，即可调整直线往复运动的距离，达到被测试件要求的试验行程。

传动机构由变频调速电机和飞轮组成，通过调节电机转速，可使试验频率在 0.5～5.0Hz 范围内任意调节。

整个机械系统部分具有结构合理、简单可靠，试验空间调整、试验行程调整准确、方便；试件装夹方便、可靠；整机运转平稳，易于保养、维护等特点。
